側式刮板取料機

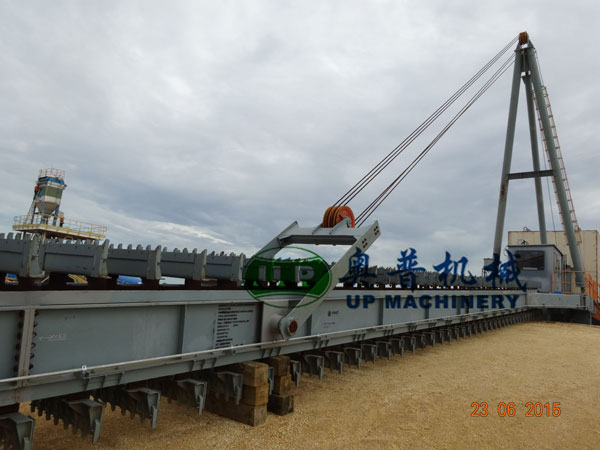

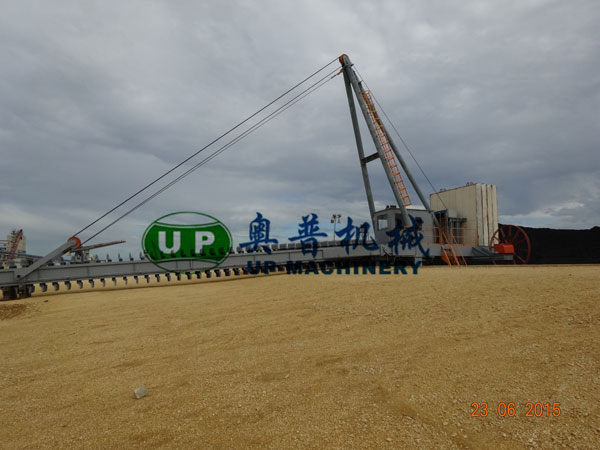

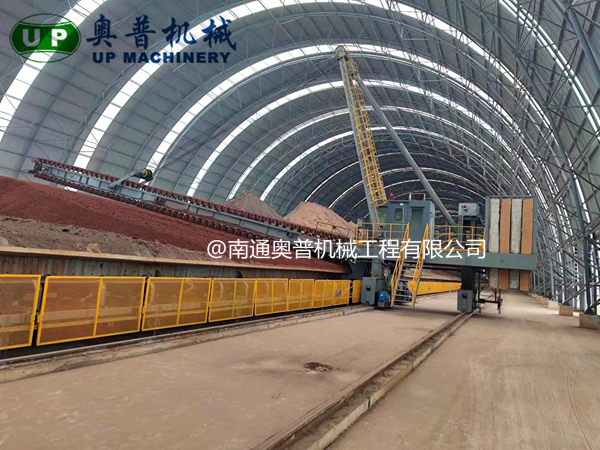

側式刮板取料機項目現場

概述

      側式刮板取料機主要用于水泥建材、煤炭、電力、冶金、鋼鐵、化工等工業行業?？梢詫Χ喾N物料進行均化處理，如礬土、粘土、鐵礦石、原煤等不同種類、不同密度的物料同在一個料場進行預均化處理，適應不同的工況要求。從而簡化用戶的生產工藝和操作，提高技術經濟指標，獲得較大的經濟效益。

基本結構

      側式刮板取料機主要由走行端梁、機架、卷揚系統、刮板取料系統、支撐架、潤滑系統、軌道系統控制室等部件組成。

技術特點

      我公司設計的堆取料機較大限度的滿足總體設計的工藝性，設備使用的可靠性及設備的先進性。

   1、滿足工藝性

      在設備總體設計中嚴格執行設計院的工藝布置，保證堆取料能力及儲量要求，長型料場中根據不同的工況采取不同的堆料工藝，圓型料場采用連續合成堆料方式來保證均化效果。

   2、可靠性

      2.1采用先進的設計方法，如計算機輔助設計、三維設計及鋼結構的優化設計。吸收國外的先進技術，加上設計制造堆取料機的經驗以及不斷的總結提高，在設計中做到技術先進合理，設備使用可靠。

      2.2采用先進的生產設備和工藝手段做保證，如鋼材預處理生產線可保證所制造的產品的質量和耐腐蝕能力提高，大型銑鏜機的使用提高了大型部件的加工質量。大型結構件廠內整體演裝，驅動部分廠內試車，回轉部分采用模具配制。

      2.3采用新型材料，如耐磨材料，復合材料。

      2.4外配套件采用國內外先進產品。

      2.5采用軟啟動和變頻控制，減少沖擊對設備的損害。

      2.6設備設置了各種保護措施。

      2.7先進的檢測手段和嚴格的質量管理制度。

   3、先進性

      3.1設備采取無人操作，可全自動進行堆取料作業，是高自動化程度的產品。

      3.2設置多種堆取料方式，滿足料場不同工況的使用。

      3.3采用先進的變頻技術及應用。

      3.4與國內各院校及設計院進行了多種形式的合作與研究，為堆取料機的研制與開發起到了積極作用。

型號說明

 U     C     Q       250   /    26.5

                                              26.5——刮板臂頭尾輪中心距 m

                                              250——取料能力  t/h

                                              Q——取料機標識

                                              C——側式結構

                                              U——企業標識

主要技術參數
