WCF系列物料調節閘門

物料調節閘門是我公司根據氣力輸送工況需求研制的一種調節、切斷型閘門，廣泛適用于建材、冶金、礦山、輕工、玻璃等行業的氣力輸送系統。
結構特點
物料調節閘門采用優質碳鋼焊接而成，分上下兩個通道，下通道為充氣層，上通道為輸送物料層，中間為透氣層。螺旋型閘板可任意調節閘門開度，特別適用于無粘度的干燥粉料，細微顆粒料等。具有能耗小，無噪音，無污染，少維修，無卡阻，操作方便，使用壽命長等特點。
性能參數

充氣壓力	耗氣量	含水量	適用介質
0.005～0.01Mpa	≈0.13~0.26m /min	<1%	水泥生料、水泥成品、滑石粉、鋁土等

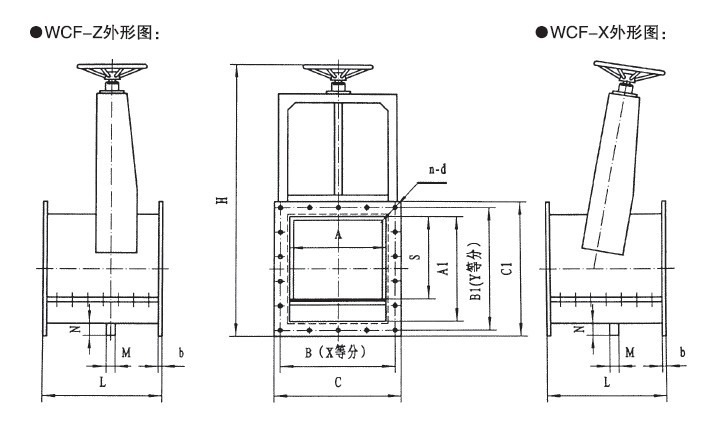

WCF-外形連接尺寸：

規格	200	250	300	350	400	450	500	550	600	650
A	200	250	300	350	400	450	500	550	600	650
A1	340	390	440	490	540	600	640	690	740	790
B	350	300	350	400	450	500	552	600	650	700
B1	390	440	490	540	585	635	693	743	795	845
c	290	340	390	440	490	540	600	650	700	750
C1	430	480	530	580	630	690	740	790	840	890
X	3	3	4	4	5	5	6	6	7	7
Y	6	6	7	7	8	8	9	9	10	10
n-d	18-Φ10	18-Φ10	22-Φ10	22-Φ10	26-Φ14	26-Φ14	30-Φ14	30-Φ14	34-Φ14	34-Φ14
L	300	300	300	300	300	400	400	400	400	400
B	8	8	8	8	10	10	10	10	12	12
N	40	40	40	40	40	40	45	45	45	45
M	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1"	G1"	G1"	G1"	G1"
H	900	1000	1100	1200	1300	1400	1500	1600	1700	1800
S	265	315	365	415	465		565

工作原理
物料調節閘門由風機給予低壓小容量空氣經下通道人氣口由充氣層充氣，氣體透過沸騰板均勻向上噴吹，鼓動物料向上位移，物料自重下落時由設備安裝斜度而產生位移，不斷重復致使物料向前位移。調節閘門由絲桿閘板及密封件等組成，由人工轉動手輪帶動絲桿旋轉，使閘門隨著螺旋絲桿產生位移，起到任意調節或切斷的作用。
使用說明：
安裝前請檢查閘門內腔有無雜物附著，沸騰板受潮沒有，如沸騰板受潮請更換后再進行安裝，否則影響使用效果。檢查各傳動部分是否靈活可靠。法蘭間連接需加裝密封墊片后再均勻擰緊螺栓。
調試時，人工轉動手輪，順時針旋轉為關，反之為開，運行無卡阻現象即可。
訂貨須知：
1．選用訂貨時請參照產品樣本注明產品規格、型號及技術參數（使用溫度、設備況、介質性質 等）。
2．表格中示列規格、用于特殊介質或其它特殊要求，請與我公司經銷部、技術部系，可為您另行設計、制造。
