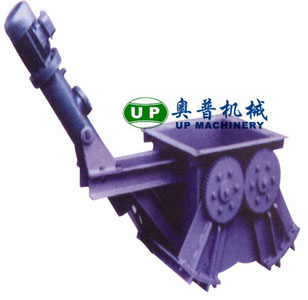

EF-C腭式閘門

腭式閘門適用于堆比重≤2.5t/m3的各類礦石、煤炭、焦炭、灰渣、化工產品等散狀物料，廣泛應用于建材、冶金、化工、玻璃等行業的倉底卸料。
結構特點
腭式閘門采用優質碳鋼焊接成形，結構獨特，運行靈活可靠，無卡阻現象。配用不同的傳動裝置能滿足不同的工況需要。電動腭式閘門采用帶有超載保護裝置的電動推桿，可避免燒壞電機，可以遠距離操縱或程序控制，往復行程可以精確調節位置自鎖。電液動腭式閘門采用電液推桿，全液壓傳動，推拉力均可實現無級調速。氣動腭式閘門采用氣動推桿，通過配件組合可以遠距離操縱或現場控制。SEF為手動，DEF為電動，Y為電液動，QEF為氣動。
性能參數

適用溫度	堆集比重	適用介質
≤300℃	≤2.5t/m³	晶體固體、煤炭、焦炭、灰渣、化工產品及各類礦石

傳動裝置參數：

規格	200	300～400	700～800	700～800	900~1000
閘門適合負荷	89	185～240	1130～1720	1130～1720	2110～2950
電動推桿	DTⅠA500M P:0.37kw	DTⅠA500M P:0.75kw	DTⅠA700M P:1.1kw	DTⅠA1000M P:1.1kw	DTⅠA1600M P:2.2kw
電液動推桿	DYT300 P:0.37kw	DYT450 P:0.55kw	DYT700 P:0.75kw	DYT1000 P:1.1kw	DYT1500 P:1.5kw
氣動推桿	10A-5V CA 100B	10A-5V CA 100B	10A-5V CA 125B	10A-5V CA 160B	10A-5V CA 200B

工作原理：
腭式閘門由本體、扇形閘板、軸、齒輪、密封件、執行機構等部件構成。手動或執行機構推動搖桿，使齒輪帶動扇形閘板沿軸心旋轉，使兩個扇形閘板向兩邊開啟，物料隨即下落，待接料裝置滿載后，再由執行機構帶動搖桿，使扇形閘板復位，關閉截斷下落的物料。

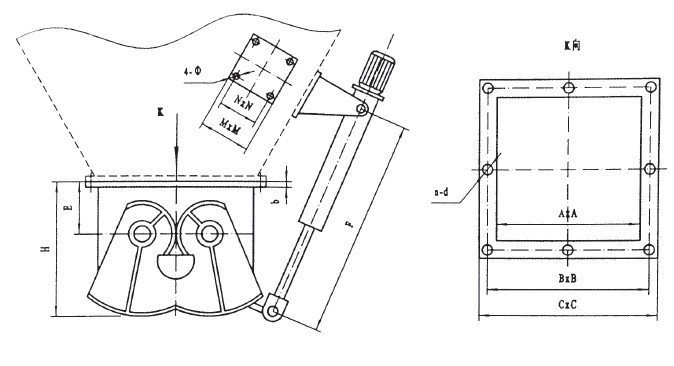

EF-C外形圖：

EF-C外形連接尺寸：

A×A	B×B	C×C	b	E	F	n-d	H	N	M	Φ
200×200	245×245	280×280	6	90	350	8-Φ12	280	280	320	26
300×300	355×355	400×400	8	100	400	12-Φ12	300	300	320	26
400×400	455×455	500×500	8	120	460	16-Φ14	360	360	320	26
500×500	555×555	600×600	10	150	510	20-Φ14	480	480	320	26
600×600	655×655	700×700	10	180	560	20-Φ14	600	600	320	26
700×700	755×755	800×800	12	220	610	20-Φ14	660	660	360	32
800×800	855×855	900×900	12	240	660	24-Φ14	760	760	360	32
900×900	955×955	1000×1000	14	280	720	24-Φ14	900	900	360	32
1000×1000	1070×1070	1130×1130	14	350	880	28-Φ18	1040	1040	360	32

使用說明：
※安裝時請注意閘門本體上標明介質流向。兩法蘭連接時必需加密封墊片，然后均勻鎖緊螺栓。
※運行時請辨清扇形閘板開關方向，執行機構請正確接線。
※運行時請定期給各傳動部位加潤滑油。
