PB-Ⅰ系列平板閘門

本系列平板閘門是粉料、晶粒料、小顆粒料的流量輸送控制的主要設備。廣泛適用于冶金、礦山、建材、糧食、化工等行業。該閘門配備電動、氣動、電液動推桿作為驅動裝置，是控制流量大小，切斷迅速的理想設備。
結構特點
該產品具有結構簡單，操作自如，密封性能優良，局部阻力損失小，切斷快，維護保養方便，不易變形等特點。
性能參數

公稱壓力	介質流速	適用溫度		適用介質
0.05MPa	≤25m/s	≤350℃	≤500℃	空氣、粉塵氣體、固體粉料、晶體料

工作原理：
平板閘門主要由執行機構、閥體、插板、密封裝置、行程開關等部件組成。運行時輸出指令
（電源或氣源）給執行機構，由執行機構帶動插板向外抽出，達到工況需要位置，撞動行程開關停
止，由行程開關反饋信號（開關信號）給控制室。反之則關閉插板閥（向內推進）。
傳動裝置參數：

規格	200～450	500～630	700～900	1000～140
電動推桿	DTⅠA63-M P:0.19KW	DTⅡA63-M P:0.25KW	DTⅡA250-M P:0.37KW	DTⅡA500-M P:0.75KW
氣動推桿	10A-5TC50B	10A-5TC63B	10A-5TC80B	10A-5TC100B
電液推桿	DYT100 P:0.37KW		DYT300 P:0.37KW	DYT500 P:0.55KW

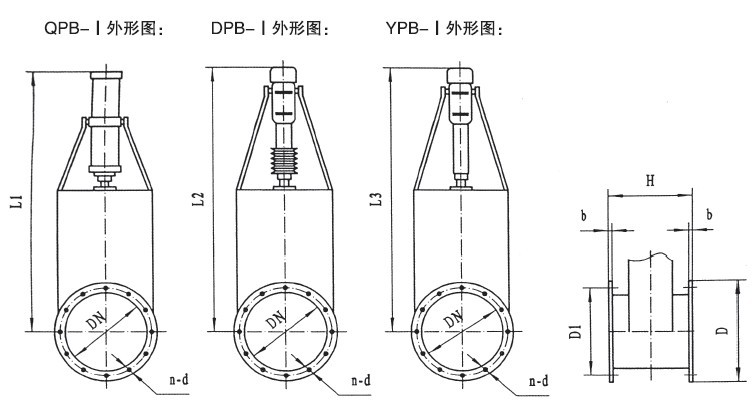

PB-Ⅰ系列外形連接尺寸：

DN	D	D1	b	H	n-d	L1	L2	L3
200	280	245	6	250	8-Φ10	960	1270	1320
250	350	305	6	250	12-Φ10	1170	1480	1530
300	400	355	6	250	12-Φ10	1320	1630	1680
350	450	405	6	250	12-Φ12	1470	1780	1830
400	500	455	6	250	16-Φ12	1620	1930	1980
450	550	505	8	250	16-Φ12	1770	2080	2130
500	600	555	8	250	20-Φ14	1930	2220	2280
560	660	615	8	250	20-Φ14	2110	2400	2460
600	700	655	8	350	20-Φ14	2230	2520	2580
630	730	685	8	350	20-Φ14	2320	2610	2670
700	800	755	8	350	20-Φ14	2550	2820	2880
750	850	805	10	350	20-Φ14	2700	2970	3030
800	900	855	10	350	24-Φ14	2850	3120	3180
850	950	905	10	350	24-Φ14	3000	3270	3330
900	1000	955	10	350	24-Φ14	3150	3420	3480
1000	1130	1070	10	450	28-Φ18	3540	3940	3880
1100	1230	1170	12	450	28-Φ18	3840	4240	4180
1200	1330	1270	12	450	28-Φ18	4140	4540	4480
1300	1430	1370	12	450	32-Φ18	4440	4840	4780
1400	1530	1470	12	450	36-Φ18	4740	5140	5080
